关于汽车,这是我见过最全的科普文,彩色图解汽车的构造与原理
送交者: 浩瀚宇宙[★★★★✦★★★★] 于 2021-09-22 11:36 已读 7305 次 7 赞

浩瀚宇宙的个人频道

1、汽车组成

汽车是主要借助自身动力为装置驱动,且具有4个或4个以上的车轮的非轨道无架线车辆。汽车一般由发动机、底盘、车身和电气设备等四个基本部分组成。 6park.com

6park.com

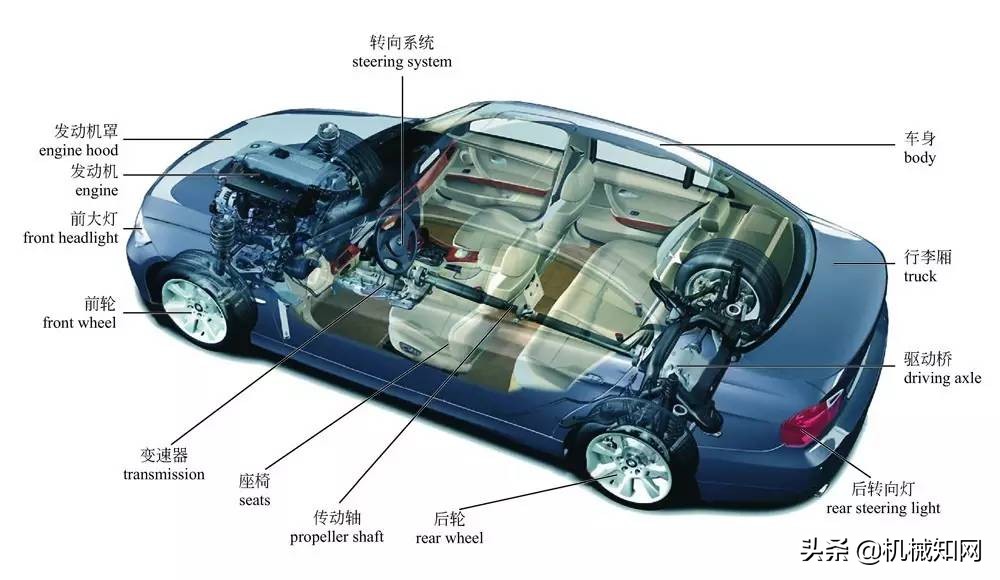

汽车结构视图▼ 6park.com

6park.com

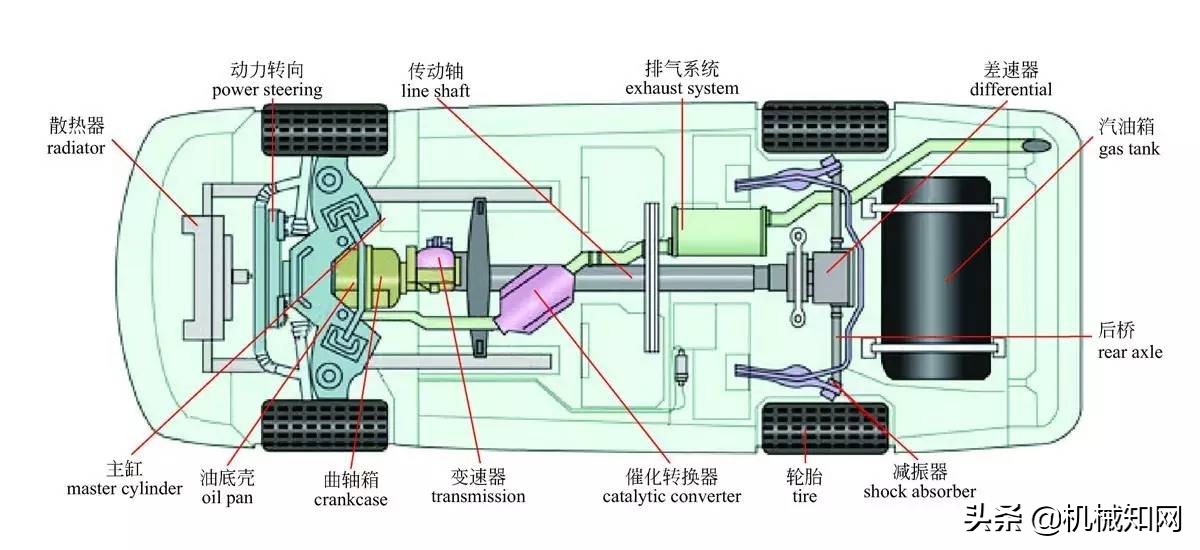

汽车底视图 ▼ 6park.com

6park.com

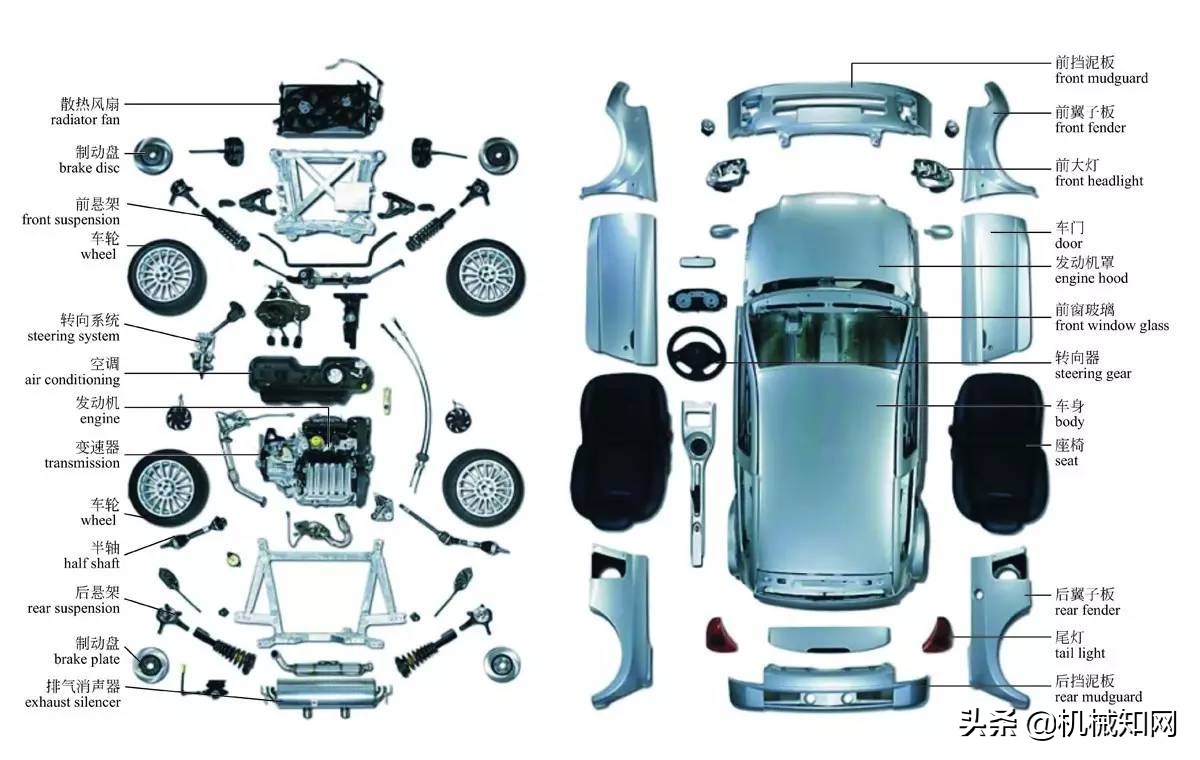

汽车总成拆分图▼ 6park.com

6park.com

2、发动机

把车身拿掉以后,我们一眼就能找到汽车的心脏——发动机。

发动机是汽车的动力装置,其作用是使进入其中的燃料经过燃烧而变成热能,并转化为动能,通过底盘的传动系统驱动汽车行驶。

发动机总体构造

6park.com

6park.com

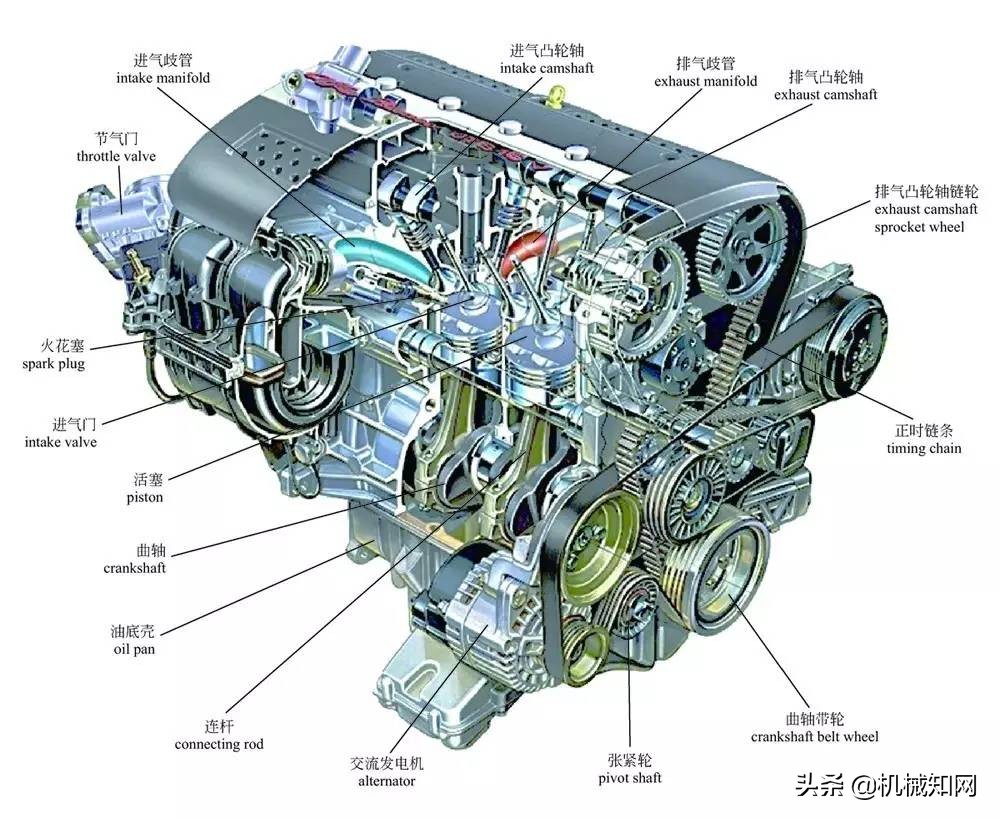

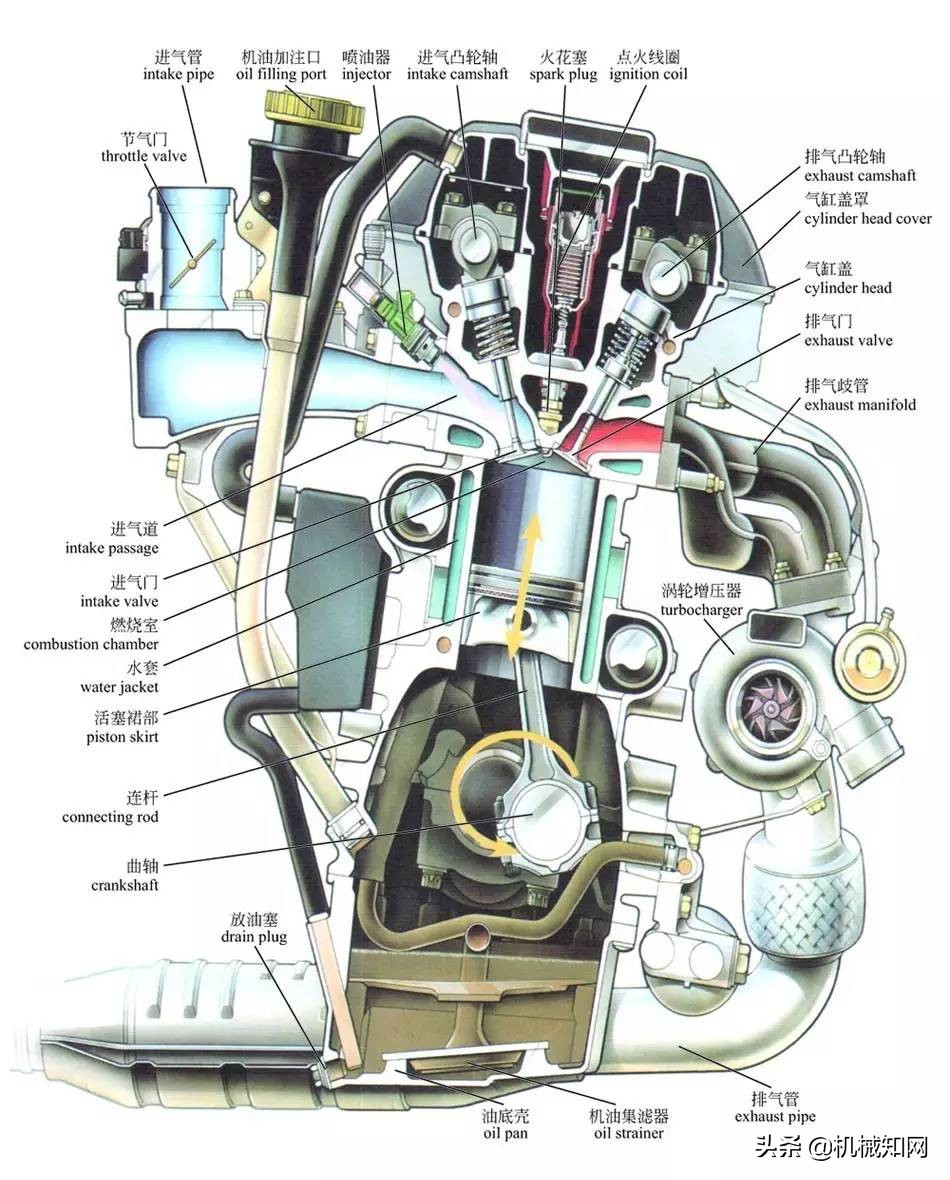

汽油发动机剖视图

6park.com

6park.com

底盘:

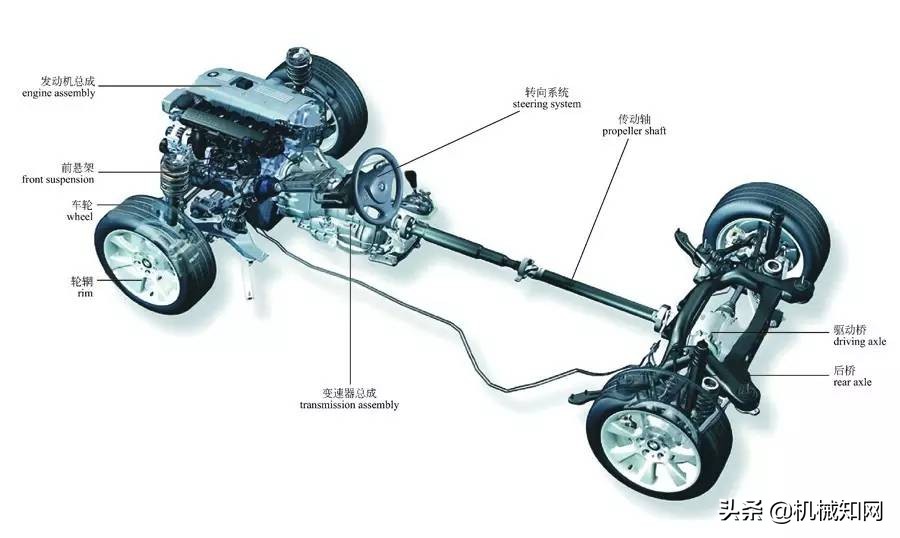

去除了车身和发动机之外,剩下的车架(正如前面所说,承载式车身没有单独的车架)、变速箱、后桥、车轮等等都属于底盘部分。

底盘的作用是支撑车身,接受发动机产生的动力,并保证汽车能够正常行驶。底盘本身又可分为传动系统、行驶系统、转向系统和制动系统四部分。 6park.com

6park.com

车身:

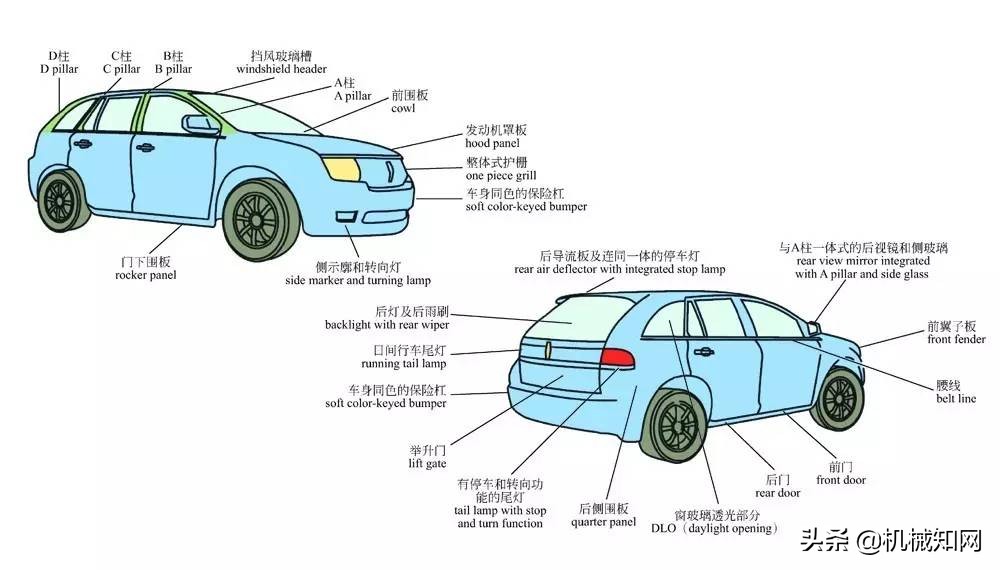

车身是车辆用来载人或者装货的部分。包括车身本体(框架)、车身外观件、车身内饰件、车身电气附件。轿车、客车的车身一般都是整体结构。而货车的车身一般都是有驾驶室和货箱两部分组成。 6park.com

6park.com

汽车电气:

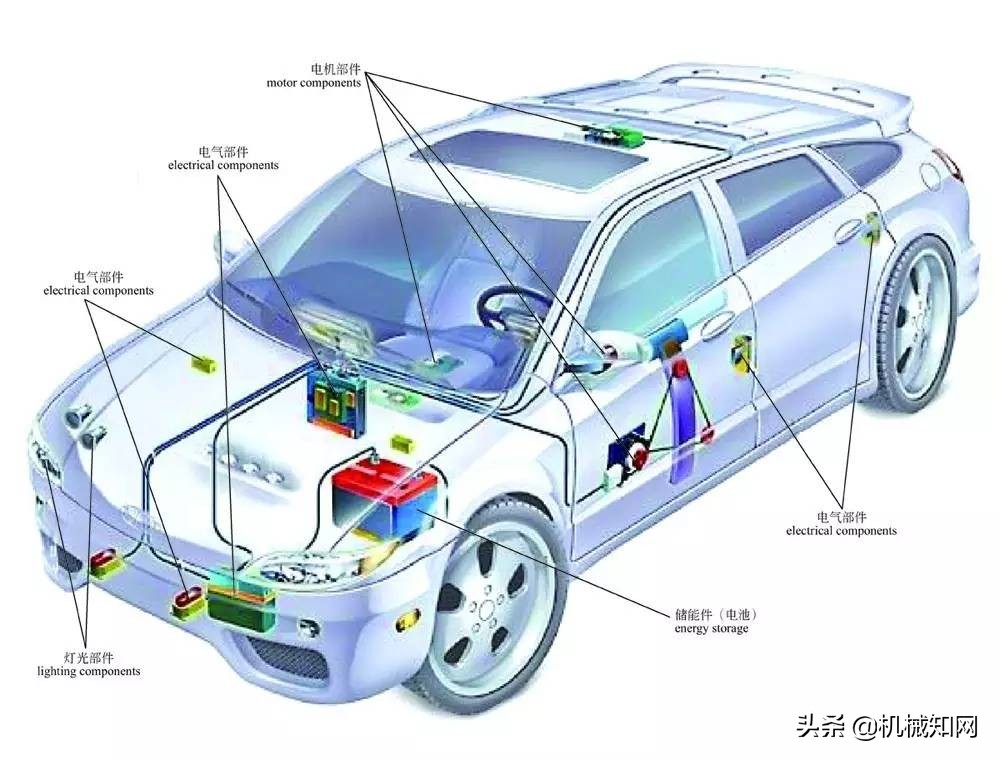

电气设备包括电源、发动机启动系统以及汽车照明等用电设备,在强制点火的发动机中还包括发动机的点火系统。

可以看到,其实电气设备是镶嵌在其它三个部分之中的,但它像一个密密麻麻的网一样,将汽车的各个机构连接在一起,同时又像指挥官一样,协调着各部分的工作。因此,将这一部分单独列出来,对于车辆的整体设计是非常重要的。 6park.com

6park.com

发动机工作原理

四冲程汽油发动机工作原理

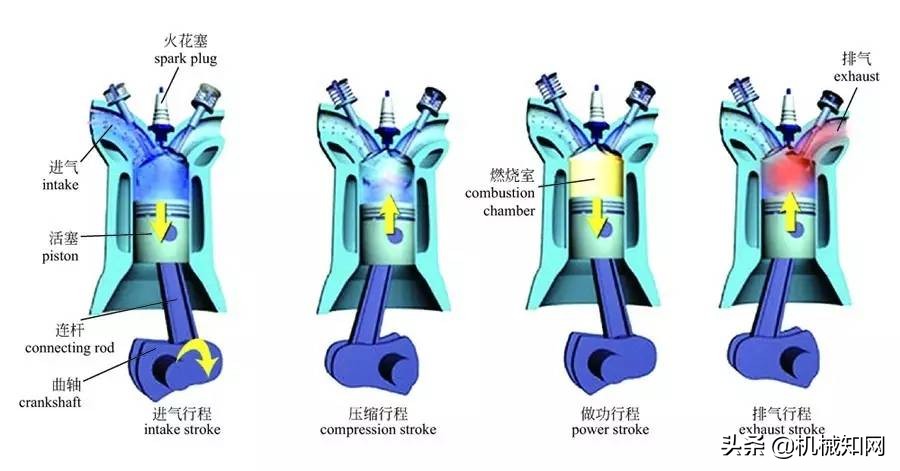

发动机之所以能源源不断地提供动力,得益于气缸内的进气、压缩、做功、排气这四个行程有条不紊地循环运作。 6park.com

6park.com

进气行程,活塞从气缸内上止点移动至下止点时,进气门打开,排气门关闭,新鲜的空气和汽油混合气被吸入气缸内。

压缩行程,进、排气门关闭,活塞从下止点移动至上止点,将混合气体压缩至气缸顶部,以提高混合气的温度,为做功行程做准备。

做功行程,火花塞将压缩的气体点燃,混合气体在气缸内发生“爆炸”产生巨大压力,将活塞从上止点推至下止点,通过连杆推动曲轴旋转。

排气行程,活塞从下止点移至上止点,此时进气门关闭,排气门打开,将燃烧后的废气通过排气歧管排出气缸外。 6park.com

6park.com

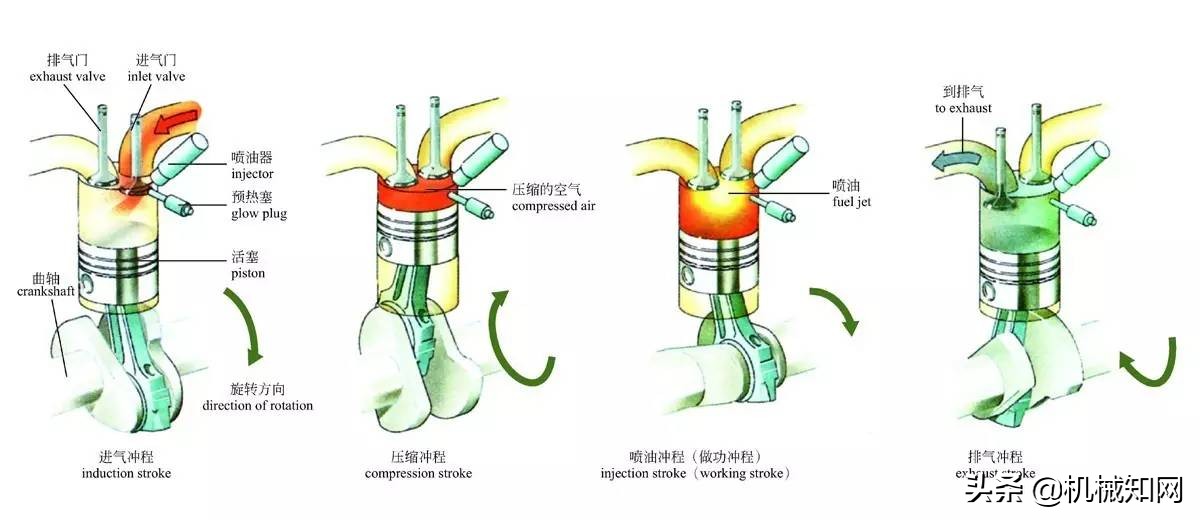

四冲程柴油发动机工作原理 :

四冲程柴油机和汽油机一样,每个工作循环也是由进气行程、压缩行程、做功行程和排气行程组成。由于柴油机以柴油作燃料,与汽油相比,柴油自燃温度低、黏度大、不易蒸发,因而柴油机采用压缩终点自燃着火。 6park.com

6park.com

二冲程汽油发动机工作原理 :

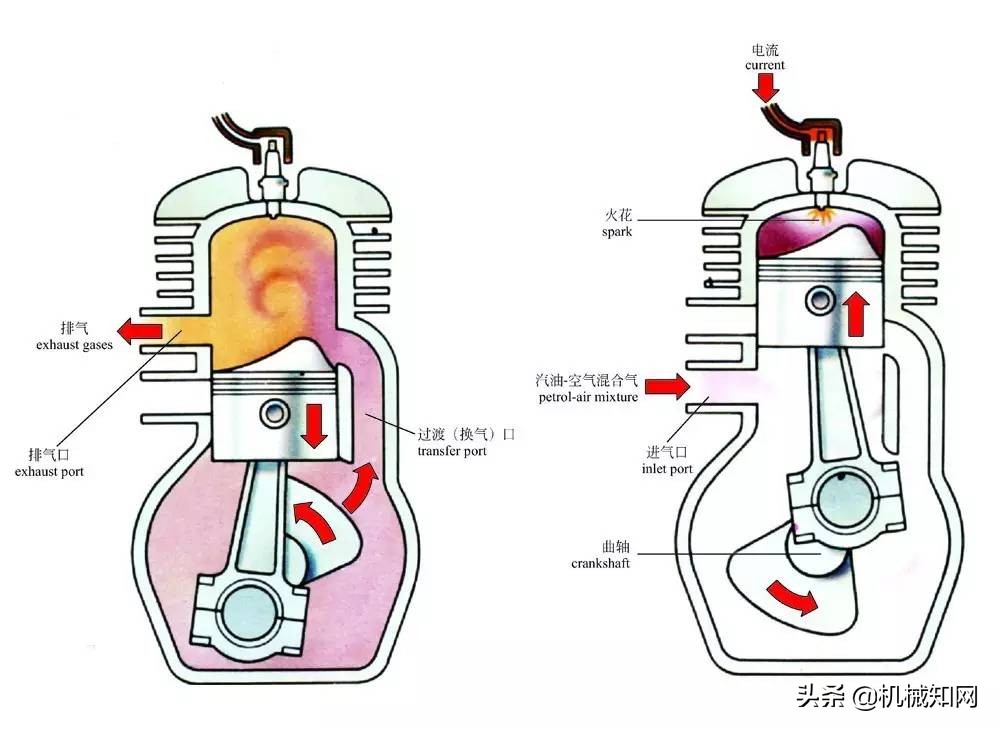

发动机气缸体上有三个孔,即进气孔、排气孔和换气孔,这三个孔分别在一定时刻由活塞关闭。 6park.com

6park.com

其工作循环包含的两个冲程如下:

第一冲程:活塞自下止点向上移动,三个气孔同时被关闭后,进入气缸的混合气被压缩;在进气孔露出时,可燃混合气流入曲轴箱。

第二冲程:活塞压缩到上止点附近时,火花塞点燃可燃混合气,燃气膨胀推动活塞下移做功。这时进气孔关闭,密闭在曲轴箱内的可燃混合气被压缩;当活塞接近下止点时排气孔开启,废气冲出;随后换气孔开启,受预压的可燃混合气冲入气缸,驱除废气,进行换气行程。

转子发动机工作原理

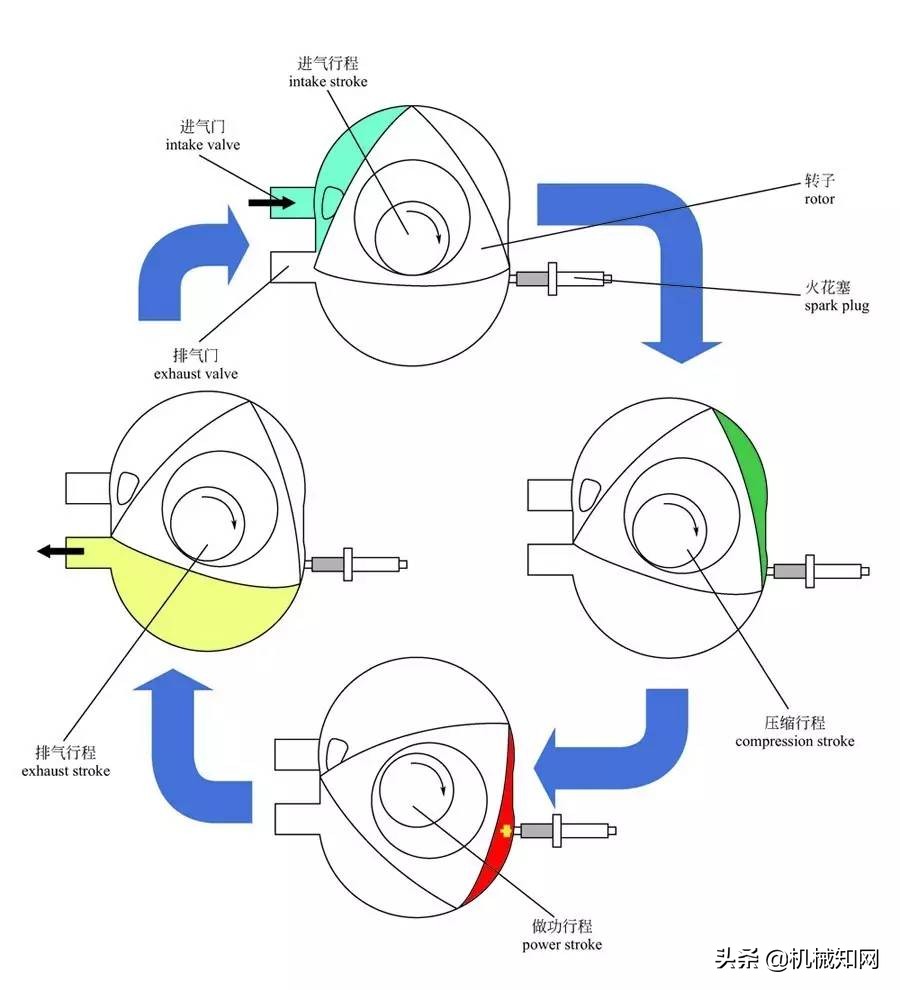

壳体的内部空间(或旋轮线室)总是被分成三个工作室。 6park.com

6park.com

在转子的运动过程中,三个工作室的容积不停地变动,在摆线形缸体内相继完成进气、压缩、燃烧和排气四个行程。每个行程都是在摆线形缸体中的不同位置进行。

发动机术语

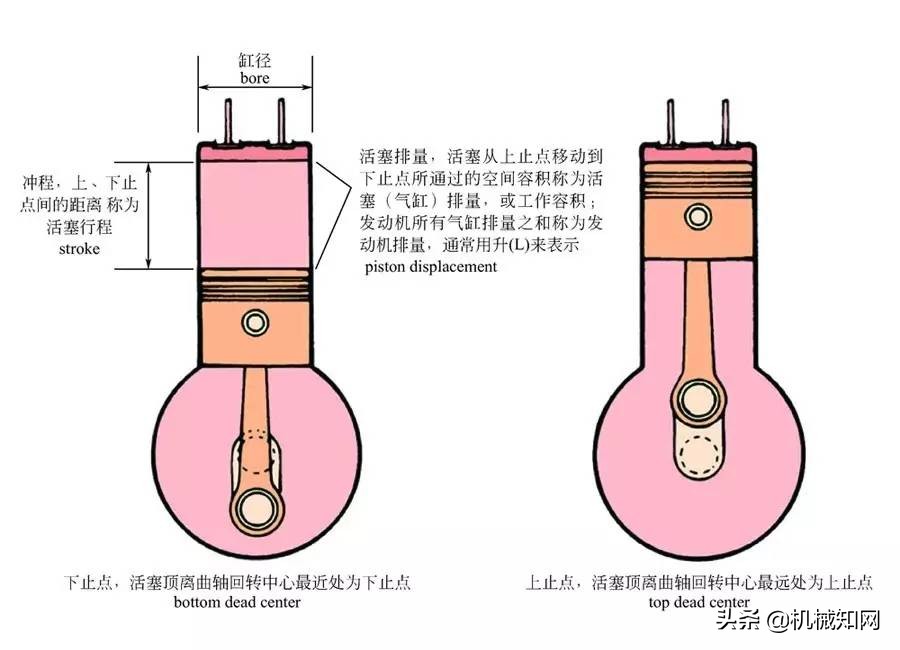

上止点与下止点 6park.com

6park.com

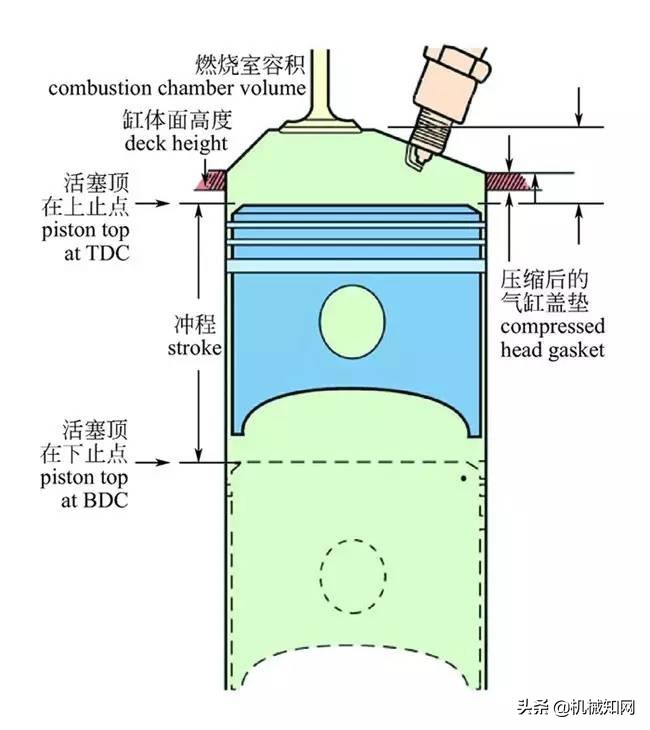

燃烧室容积 6park.com

6park.com

压缩比
