这可能是最全面的RPG-7火箭筒分析,不愧步兵武器之王
送交者: wwwyu[♂★★★★声望勋衔18★★★★♂] 于 2020-09-21 23:14 已读 1845 次 2 赞

wwwyu的个人频道

RPG-7火箭筒发展

RPG一个让陆军作战小队、坦克装甲车辆、直升机等各类作战武器瑟瑟发抖的名词,RPG全称是Rocket-propelled grenade,中文名称是火箭推进榴弹,是一种前苏联研制的单兵肩托式反装甲支援武器,RPG发展到现在出现非常多的版本,其中最著名的就是RPG-7,这款反装甲支援武器以可靠性佳、结构简单、坚实耐用、使用灵活方便、价格便宜等优点,深得世界各国的认可,并和AK-47突击步枪一起同列为20世纪步兵武器之王,本期武器大讲堂就和大家分析这款著名的RPG-7无导向肩托式反坦克火箭推进榴弹。
结构组成和原理

RPG-7火箭筒由苏联玄武岩设计局设计,在1961年左右开始大量生产服役,其研发的主要目的是为了取代当时苏联配备的RPG-2火箭筒,用来增强步兵班反坦克火力。 6park.com

▲RPG-2火箭筒 6park.com

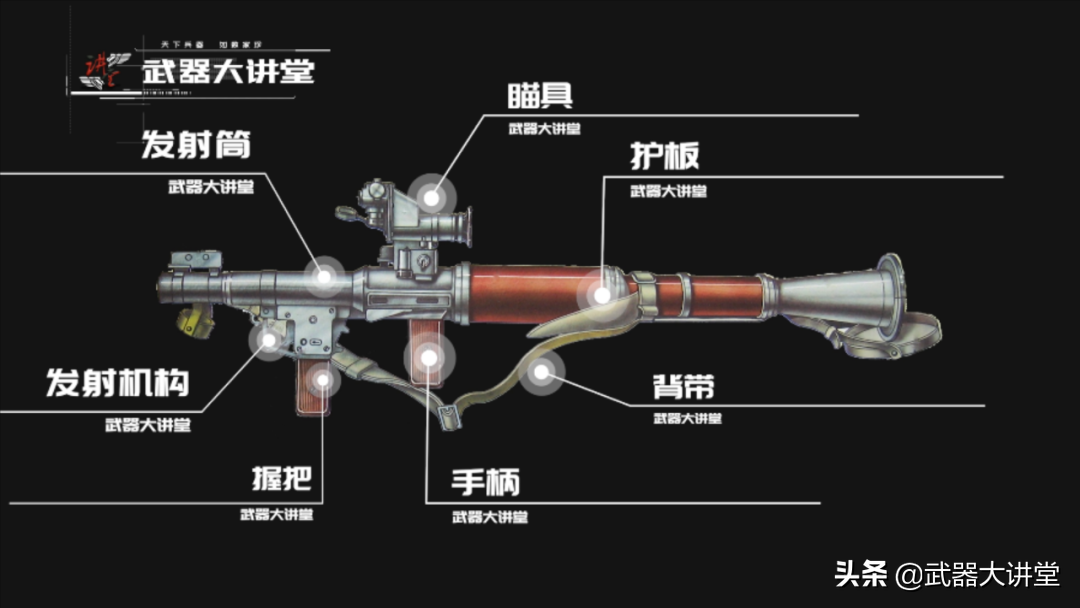

整体的结构设计上基本上还是延续了RPG-2的设计,而在材料和细节方面做了比较大的提升,因而在稳定性和适应性会有所优化,整个发射器分为发射筒、瞄准具、手柄、护板、背带、护套、握把、发射机构、击发机构和保险装置等组成。 6park.com

6park.com

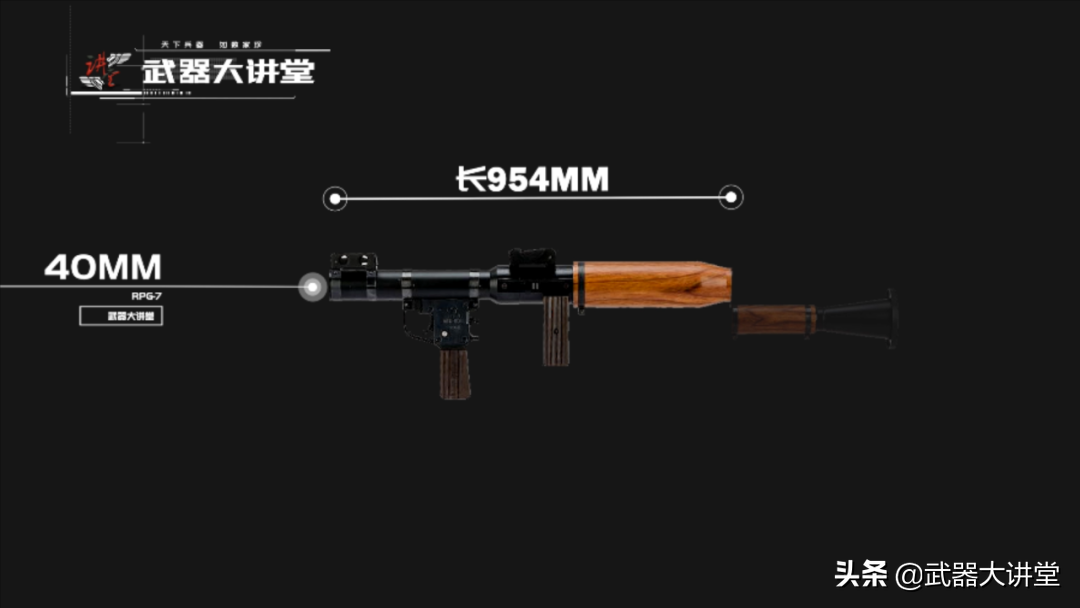

发射筒是一根口径为40毫米、长95.3厘米、重7kg的钢制圆管,一般为合金钢制成,以确保多次发射的可靠性,在发射筒的中部用木制的护板包裹,护板使用护板箍紧定防止掉落,这个部件的目的是用于隔热使用,避免在发射的时候造成射手受到发射筒的热量侵害。 6park.com

6park.com

在发射筒的前部是炮弹安装口,为了保证在安装炮弹之后能与发射筒内部的击针对准,发射筒的前端有火箭弹的定位销缺口,因此在安装火箭弹的时候只有对准这个缺口才能顺利安装到位,否则扳机机构将无法顺利使用。 6park.com

6park.com

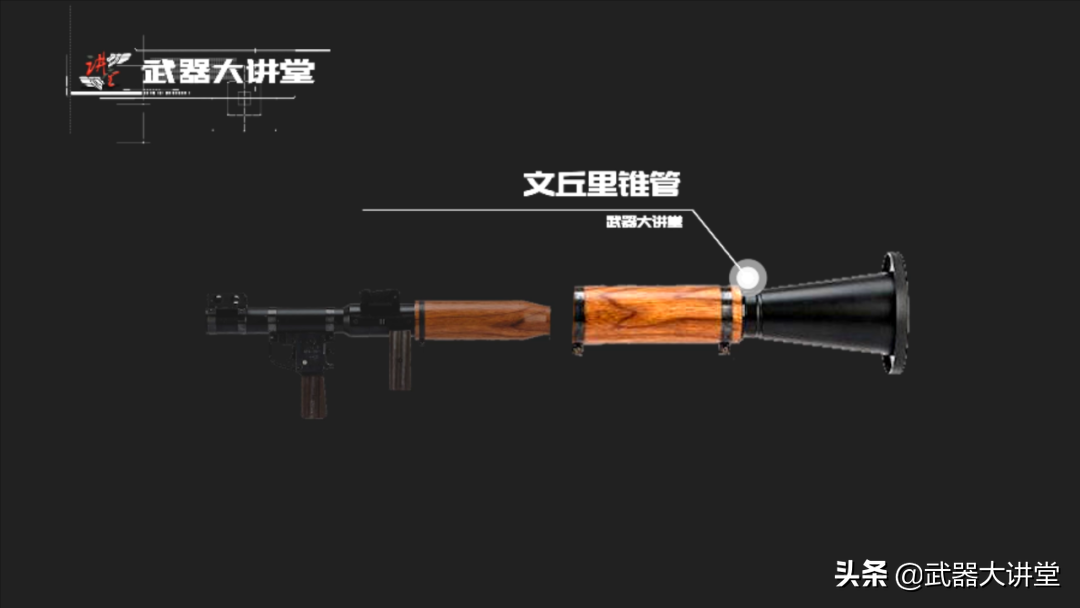

在后部分则是一个通过旋钮链接在发射管上的文丘里锥管,用于更安全的在发射时将火药燃气引出发射筒后部,并在后端设计有护盘,用以防止泥土、沙尘和其他杂物堵塞尾喷管,这基本上就是发射筒的主要结构组成了,其中的护木和后部的锥管都是可以拆卸的,便于运输携带。 6park.com

6park.com

在发射管的最前部分,是一个可以折叠的准星,采用柱状准星结构,配合位于后握把上方的可折叠缺口式照门进行瞄准,其中照门是可以通过一个滑块来调整瞄准距离的。 6park.com

6park.com

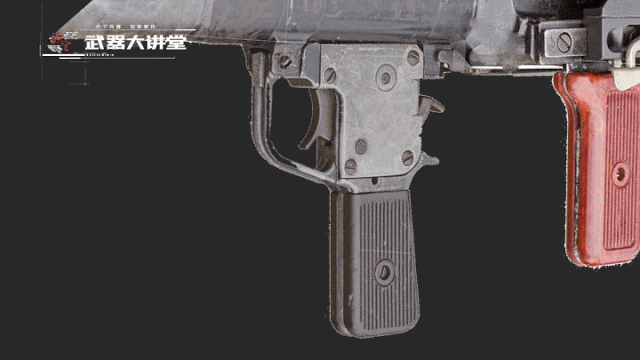

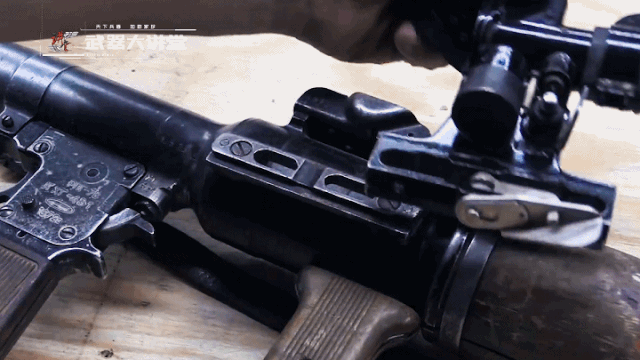

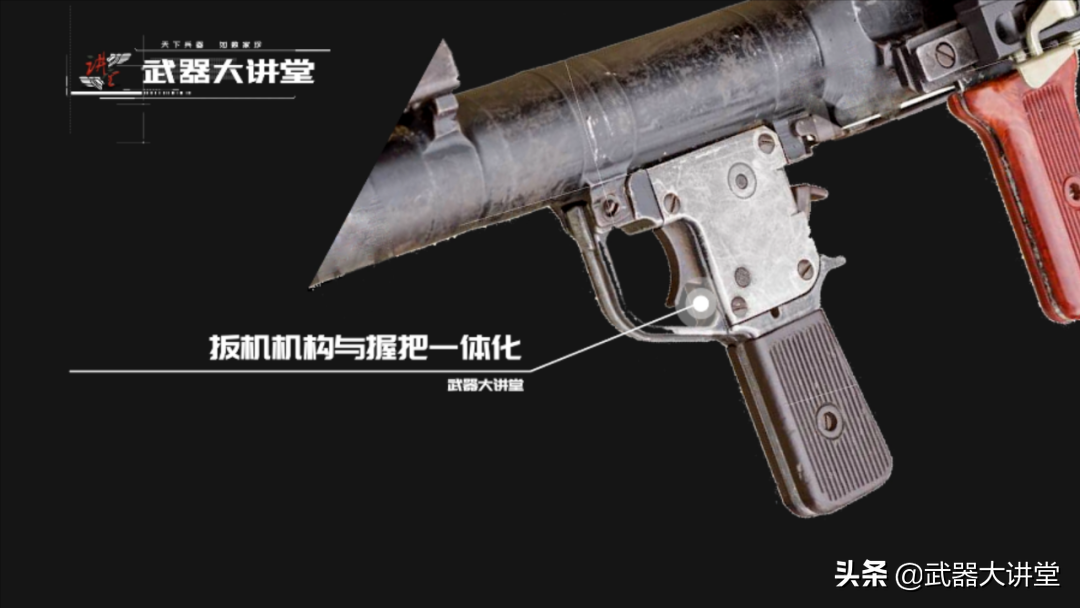

在后握把的前方是扳机机构,RPG7的扳机机构比较特殊,采用的是和握把融合为一体的结构设计,扳机的发射机构设计在握把的上部分,内部由位于击针座室内的回弹式击针组件构成。 6park.com

6park.com

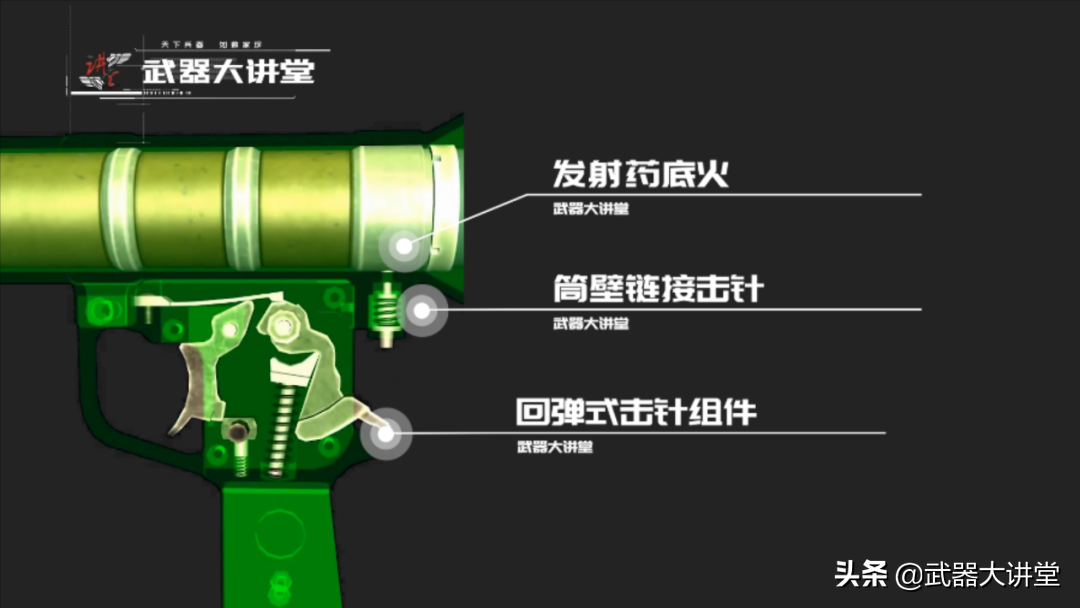

换句话说其击发的模式为杠杆式闭锁机构,在将火箭安装到位之后,扳机将会解除保险状态,这个时候扣压扳机,就会带动杠杆式回弹式击针组件,从而击发位于发射筒上的一个链接组件,而这个组件刚好在发射筒内部与火箭的底火对应,因此就可以通过这个结构从下方击发火箭发射药从而将火箭发射出去。 6park.com

6park.com

前面介绍过RPG7发射筒的前端有定位销缺口,只有火箭对准这个缺口的时候才能正常安装,而对准这个缺口之后再发射筒内火箭的底火就会对准击针,因此可以顺利的通过发射机构进行击发。 6park.com

6park.com

当然,RPG7自带的机械瞄具精度较差,且需要调整表尺,容易贻误战机,因此除了配备的机械瞄具之外,还配备有瞄测合一的光学瞄准镜,这个瞄准镜放大率为2.7倍,视场为13°。 6park.com

6park.com

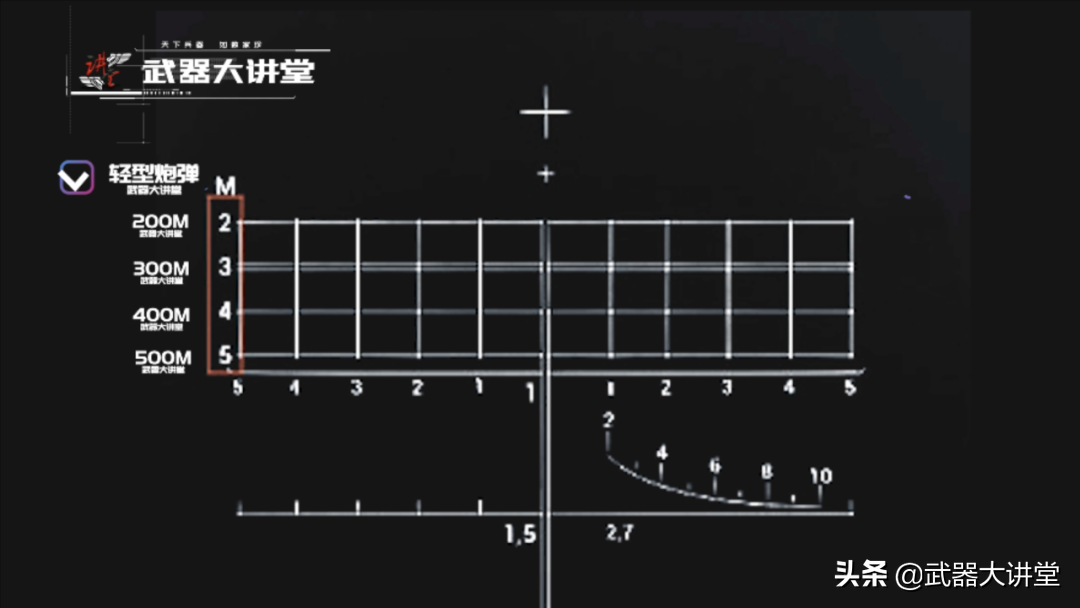

通过瞄准镜的分划板上水平线进行测距和瞄准,对应不同的射程,并且根据所配备的不同炮弹对应不同的刻度。 6park.com

6park.com

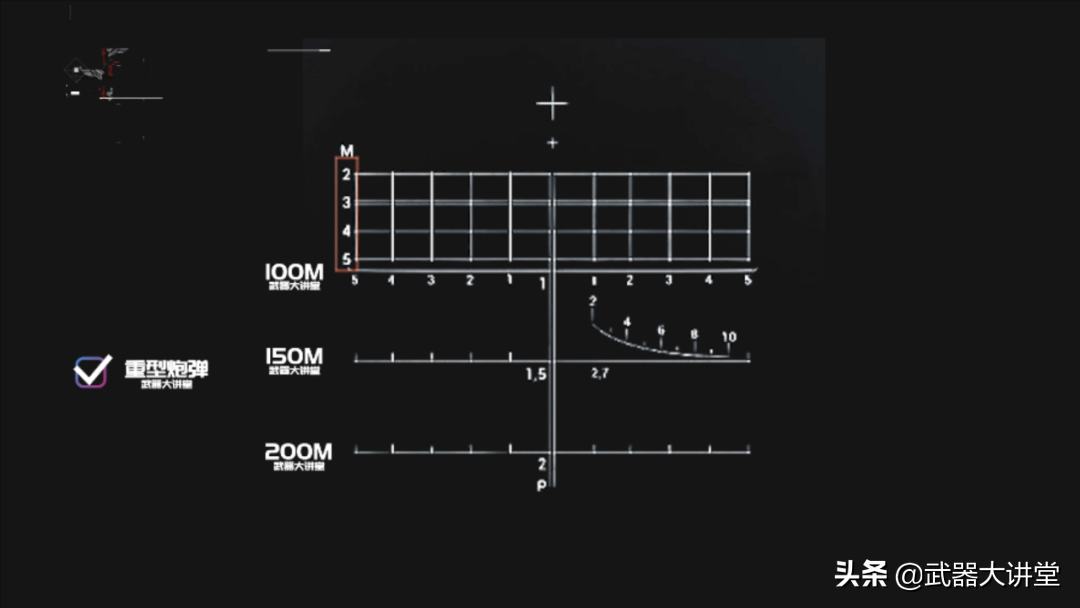

其中最下方的刻度对应的是重型的炮弹,从下到上分别对应200米、150米和100米。 6park.com

6park.com

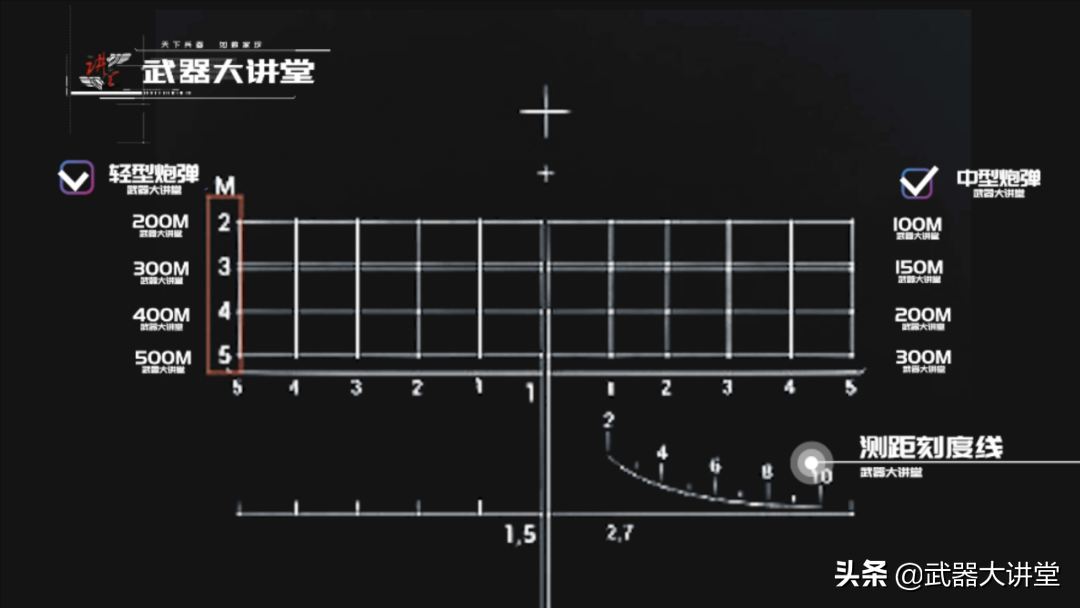

上部网格刻度中,左侧对应的是轻型弹头,从上到下分别对应的200米、300米、400米和500米。 6park.com

6park.com

右侧对应的是中型弹头,从上到下分别对应的100米、150米、200米和300米,中间的斜线刻度可用于测距使用。 6park.com

6park.com

这套系统具有很明显的苏联风格,可以快速拆卸与安装,便于在快速变化的战场上及时的进行精确火力输出。 6park.com

6park.com

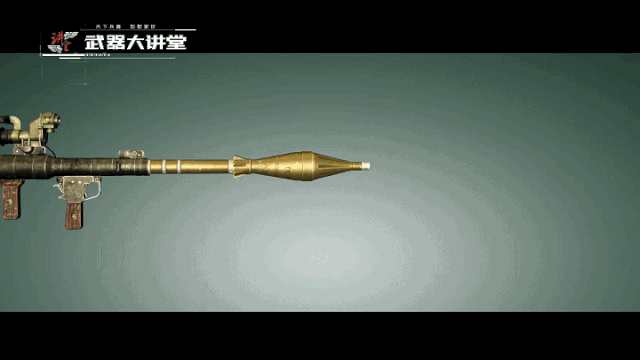

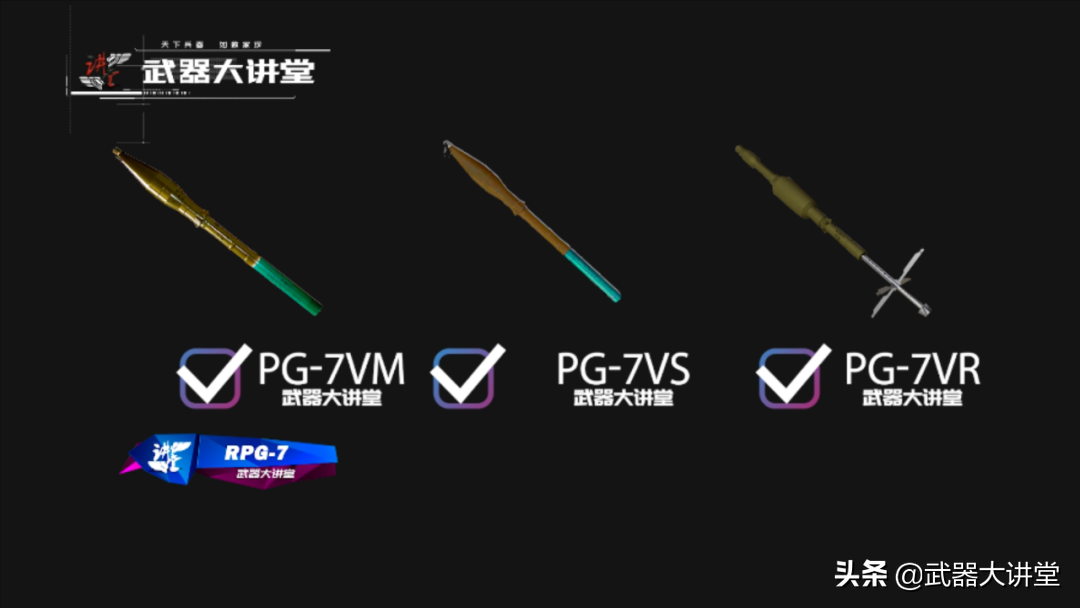

在弹药方面,RPG7是一种无后座力武器,在发射的时候炮弹向前的动量与炮管后方喷出的推进气体的动量会形成平衡,其炮弹主要采用的是PG-7VM 70毫米破甲弹、PG-7VS 73毫米破甲弹、PG-7VR双64毫米/ 105毫米破甲弹和TBG-7V 105毫米温压弹等等。 6park.com

6park.com

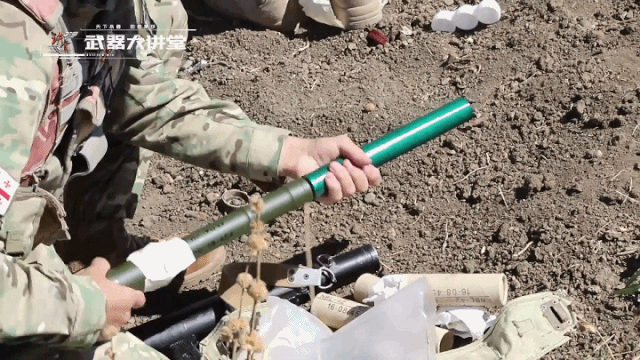

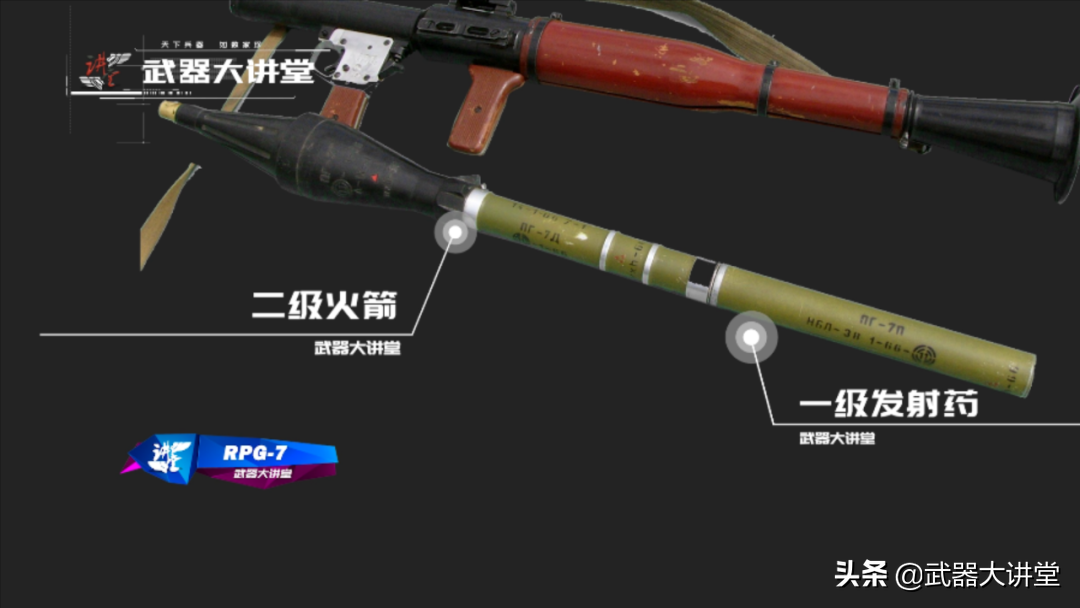

这些炮弹有一个特色是都具备两级动力,其中第一级是与尾翼共同卷在一个绿色纸筒内,拧在弹体后方的推进药,其主要作用是类似于跟我们上一期介绍的AT4无后坐力火箭筒类似的无后坐力炮原理,赋予榴弹初始速度。 6park.com

6park.com

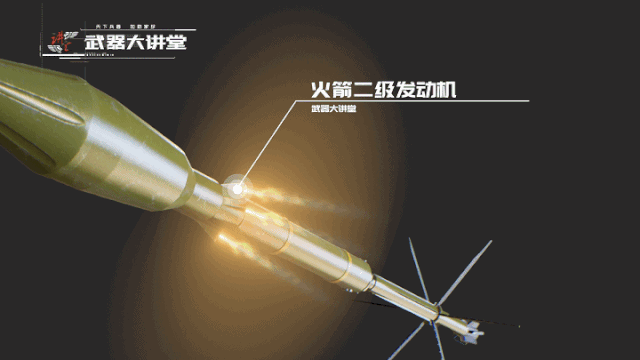

当弹体离开发射器之后,弹体中部还有一级完整的固体火箭,用来加速炮体的速度,这个火箭喷嘴设计在弹体正中间,向外突起,在弹体飞离发射筒25米左右开始点燃工作。 6park.com

6park.com

RPG7的弹药这种无后坐力炮+火箭增程发动机的设计在单兵火箭筒中是非常少见的,这种动力设计能让其炮弹的最大速度达到300m/s左右,而炮口初速度仅仅115米/秒,因此能在保证发射药不那么大的情况下还能拥有极好的射程,因此RPG7发射的炮弹最大射程为920米-1000米。 6park.com

6park.com

其炮弹的定时自毁引信为4.5秒,能对付各类不同的装甲车辆,其穿甲能力依据目标距离不同而不同,一般情况下有效射程内对均质装甲穿深为350毫米到400毫米之间。 6park.com

6park.com

而采用PG-7VR双64毫米/ 105毫米破甲弹的时候,穿深可以达到750毫米,并且对付爆炸反应装甲也非常有效,可以说是一款对付坦克等装甲车辆的有力杀器。 6park.com

6park.com

RPG7的弹药采用两级的结构,所以可以发射更大口径的炮弹,因此只需要携带不同种类的炮弹就可以对付不同的目标,只需要后勤弹药供给足够,一个RPG7作战单位可以提供足够的火力支援,无论是现代化城市建筑作战还是对付人员集群杀伤都完全可以胜任。 6park.com

6park.com

而RPG7的官方售价才1600美元,黑市的价格仅仅200美元,几乎是一款物美价廉的单兵作战杀器,因此在中东地区大量服役。 6park.com

6park.com

曾经在1993年10月3日索马里首都摩加迪沙地区,美军的两架UH-60“黑鹰”运输直升机被索马里反政府武装配备的RPG7击落,这就是著名的黑鹰坠落事件。 6park.com

6park.com

RPG7自诞生之后,就以坚固耐用、使用简单、价格便宜和火力凶猛深受非正规军和游击队以至恐怖分子的认可,参加了从阿富汗到索马里,车臣到安哥拉等所有自1960年代起的大量冲突。 6park.com

6park.com

RPG-7火箭筒跟苏系的AK系列自动步枪一样,成为20世纪最强大的步兵武器,被誉为步兵武器之王,在世界范围内扮演着无可替代的角色一直服役至今。
