 反坦克武器的需求背景

随着现代化作战的发展越来越全面化装甲化,对于地面作战小队的反装甲能力的提升越来越紧迫,因此各国都在开始研发一种能让步兵单位有能力去摧毁或瘫痪遭遇到的装甲部队和防御工事,甚至可以对付现代化的主战坦克,在此背景之下,瑞典萨博博福斯动力公司所研制生产的一种单发式单兵反坦克武器开始在国际是市场上大量发挥实力,它就是AT4反坦克火箭筒。

萨博AT4的强大性价比

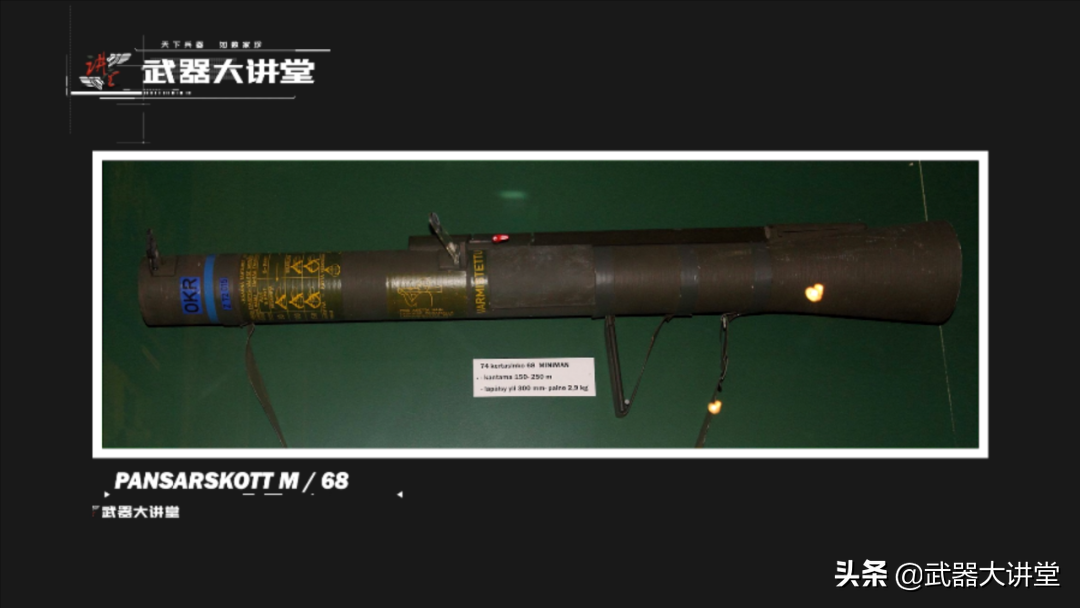

AT4反坦克火箭筒发展于上个世纪60年代,当时瑞典当时配备的74MM口径M68单兵反坦克武器并不是很适合更先进的作战需求,瑞典开始寻求一款火力更大性能更佳的单兵反坦克武器。 6park.com

6park.com

因此瑞典萨博博福斯动力公司以M68单兵反坦克武器为蓝本,发展出了M86反坦克单兵火箭筒,这款反坦克武器的出口版本被称为AT4,指的是84的意思,表示其口径为84MM,在国际上也被称为AT-4,并将AT表示成反坦克的缩写,这就是AT4单兵反坦克武器的发展。
6park.com

6park.com

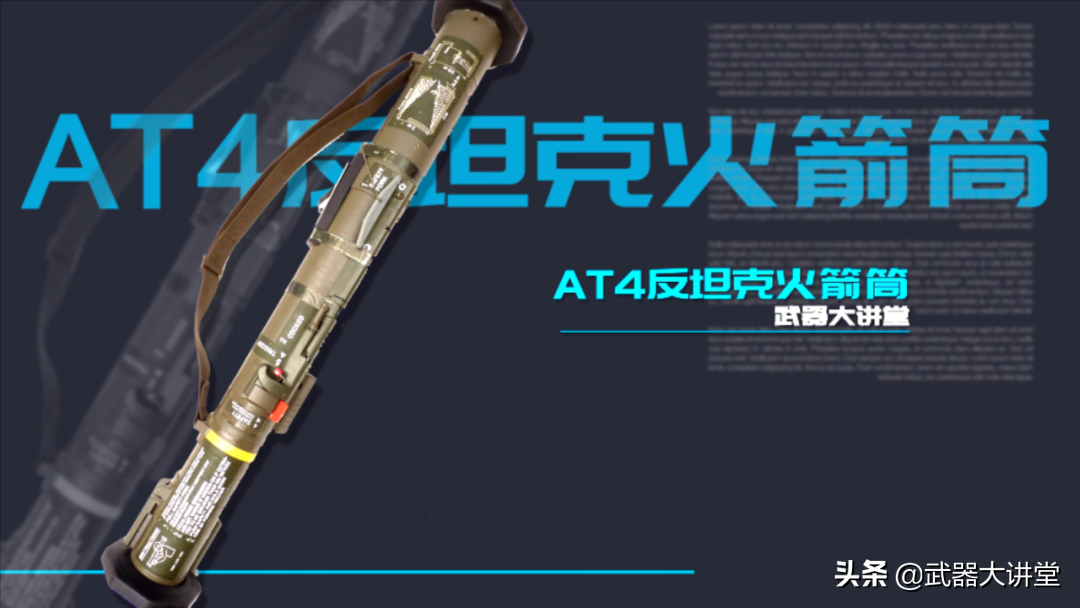

AT4反坦克火箭筒是一种无后坐力炮,外部由玻璃纤维增强的环氧树脂制成,整个火箭筒长1016MM,口径84MM,重量6.7kg。 6park.com

6park.com

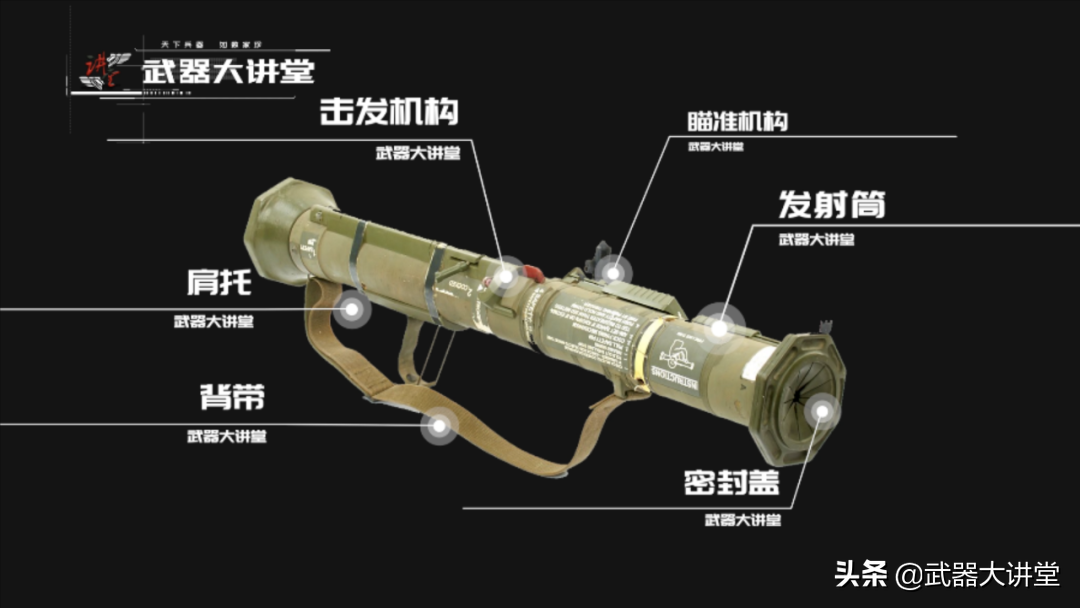

整体结构由主发射筒、击发机构、瞄准机构、铝合金文杜里喷管、肩托、背带和前后密封盖等组成。 6park.com

6park.com

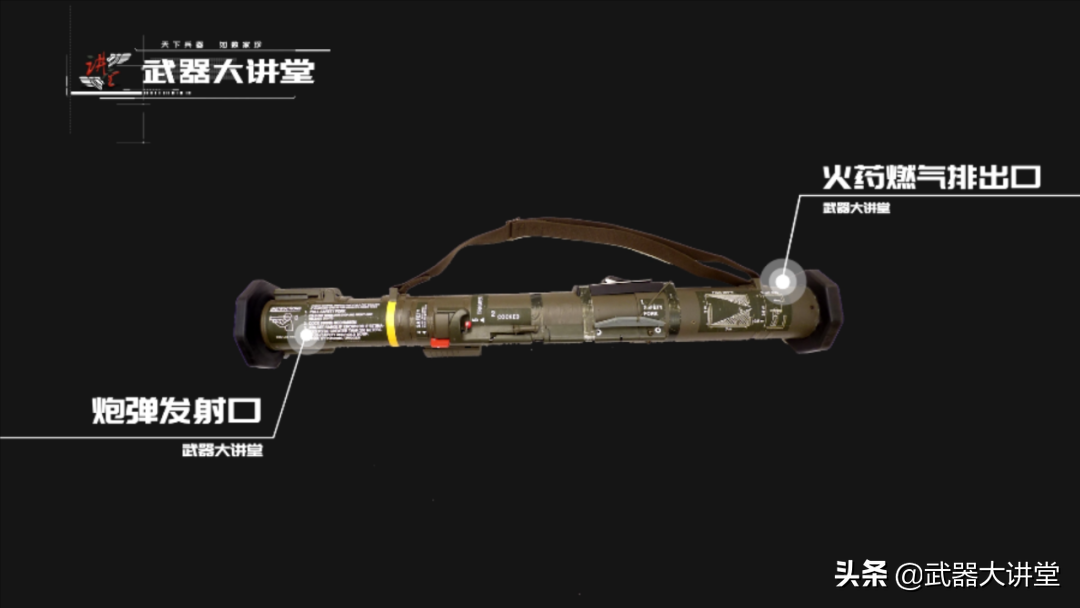

在发射筒的前后部位是发射药的燃烧气体排出口和炮弹发射口,两个部位均设计有保护盖用于携行的时候保护内部使用,并在管内部设计第二层防护盖,在发射之后会直接破裂。
6park.com

6park.com

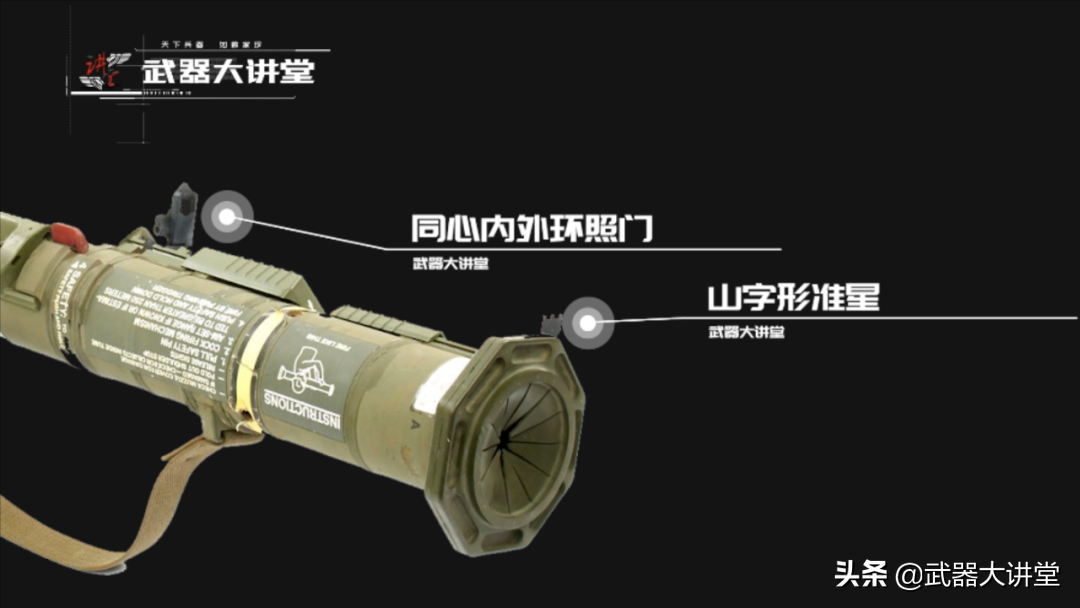

在炮弹发射口部位是一个简易的机械瞄具的准星,准星为山字形准星,搭配发射筒中部的一个可调同心内外环照门进行简易的瞄准,这个瞄准机构大约可以进行200米左右距离的瞄准。 6park.com

6park.com

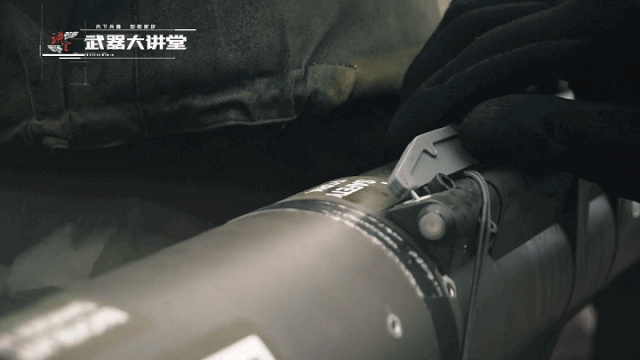

当然为了减轻重量,这套瞄准机构都是采用塑料材质,并且是可以折叠收起的,在收起来之后,通过发射筒上的一个滑盖,将塑料制成的机械瞄具保护起来,避免在携带的时候挂到衣物或者是被撞坏。 6park.com

6park.com

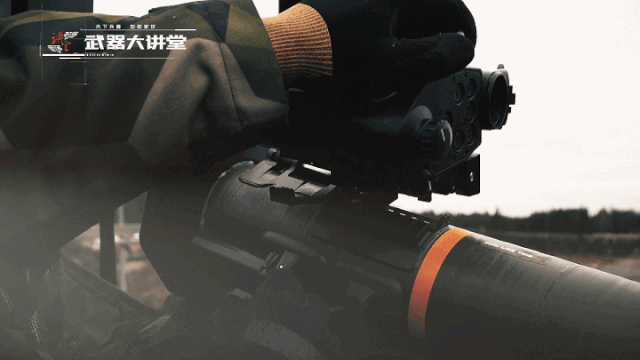

当然也选择额外的套件,例如可以在发射筒上安装皮卡丁尼导轨,这样就可以在上面加装激光指示器、微光瞄准镜或者是光电火控系统等等辅助瞄准机构。 6park.com

6park.com

也可以通过可拆式固定架用来加装光学夜视仪,以进一步提升瞄准精度与夜间作战环境下使用,并且额外加装的激光指示器、微光瞄准镜或者是光电火控系统都是可以快速拆卸下来的,这样就方便在使用完毕之后回收或者是安装到另一套发射筒上使用。
6park.com

6park.com

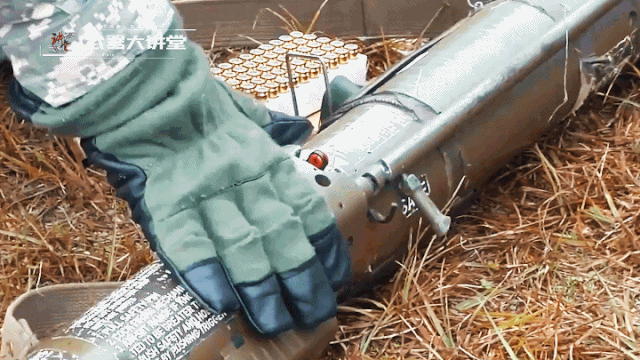

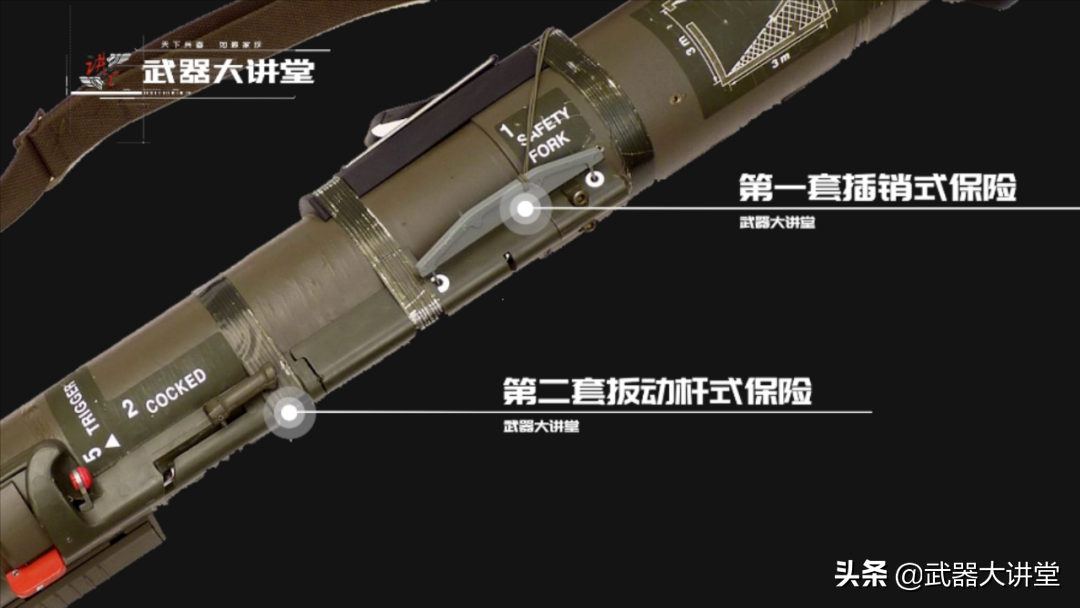

在发射筒的另一侧,则是保险机构与发射机构,AT4反坦克火箭筒的保险机构有两个,分别是前后保险,其中一个是位于发射管后部的安全销,采取插拔式,另一个是类似于步枪一样的拉机柄,位于发射机构左侧扳动杆,将扳动杆从顶部移至右侧之后就完全解除保险机构了。
6park.com

6park.com

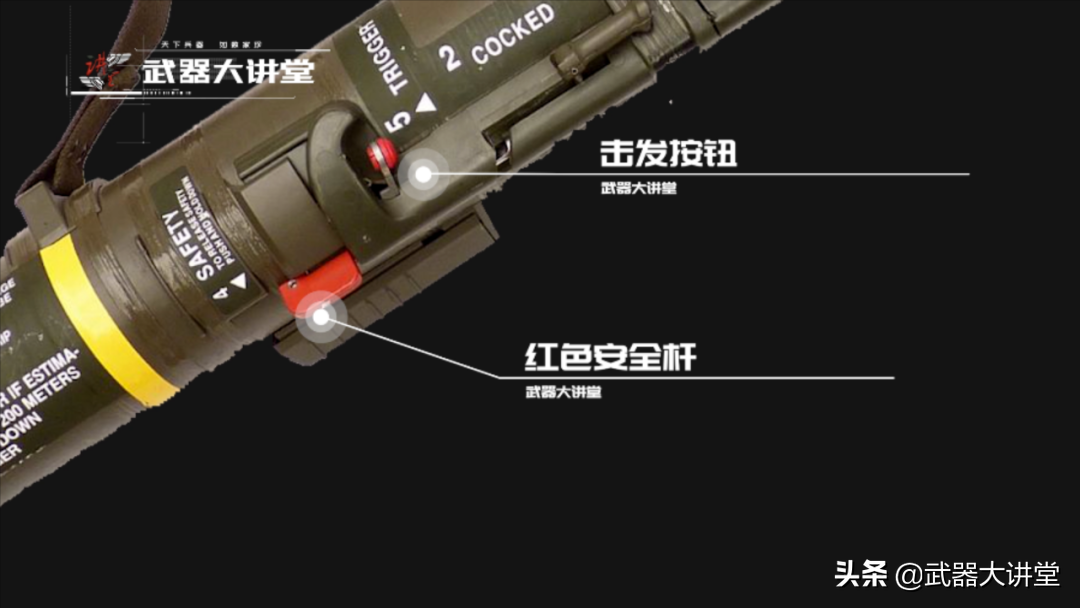

而扳机机构也是采取套结构,其中一个是位于扳动杆前部的一个红色安全杆,另一个则是位于后部的红色触发按钮,这套开火机构必须同时按下才能正常开火。 6park.com

6park.com

这基本上就是发射筒外部的设计结构了,在被美军购买之后对外部做了优化,在前下方增加了一套可以折叠的小握把,所以在外观上看瑞典自己配备的版本和美军配备的版本最大的区别就是这个小握把了。
6park.com

6park.com

发射筒的结构设计上,AT4反坦克火箭筒采用一体式玻璃纤维管结构,所以质量非常的轻,因为AT4反坦克发射筒是一款无后座力武器,这种武器在发射的时候,发射药在炮筒内爆炸产生对炮弹向前推进产生的反作用力会与炮管后方喷出的推进气体的反作用力达成平衡,所以在发射的时候几乎不会产生后座力,炮筒内也无需为了缓冲发射药产生的高压气体而做的很坚固,所以可以采用很轻的玻璃纤维材质。 6park.com

6park.com

那么就会有人问了,发射的时候产生的高温气体会不会熔化发射管?AT4的发射筒其实并不是完全的塑料,而是在合成树酯玻璃纤维制成的外壳内衬上,使用了铝合金内衬,所以正常发射是完全没有问题的。 6park.com

6park.com

而在发射的时候产生的高温环境肯定会对外壳造成熔损,所以在发射完毕之后AT4反坦克火箭发射筒就无法继续装填新的炮弹使用了,换句话说其是一次性的产品。
6park.com

6park.com

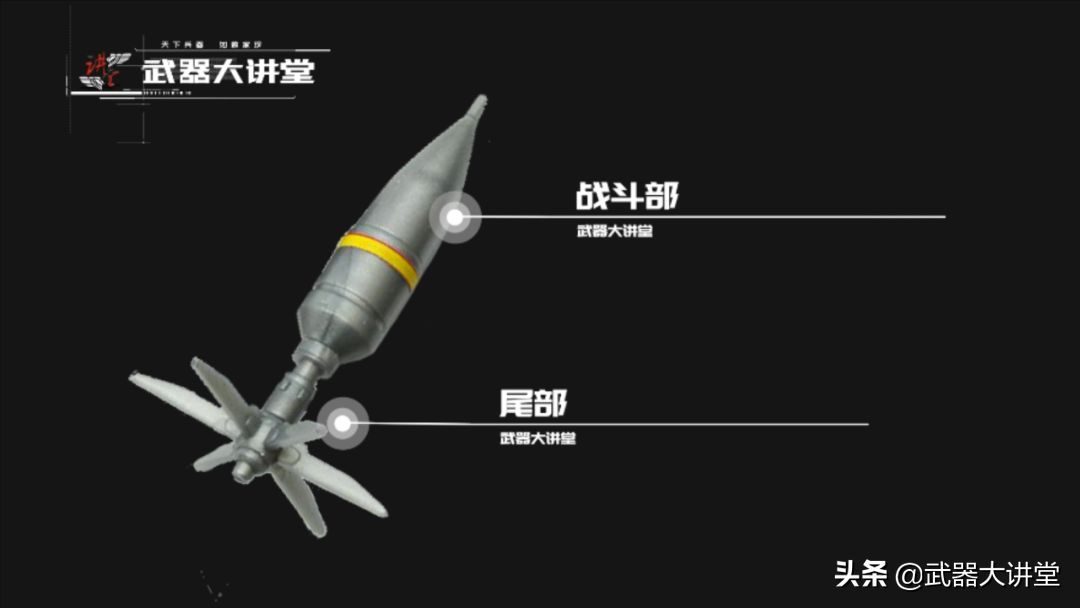

弹药方面,AT4反坦克火箭筒炮弹为带有可折叠尾翼的锥形装药炮弹,包括战斗部和尾部单元。 6park.com

6park.com

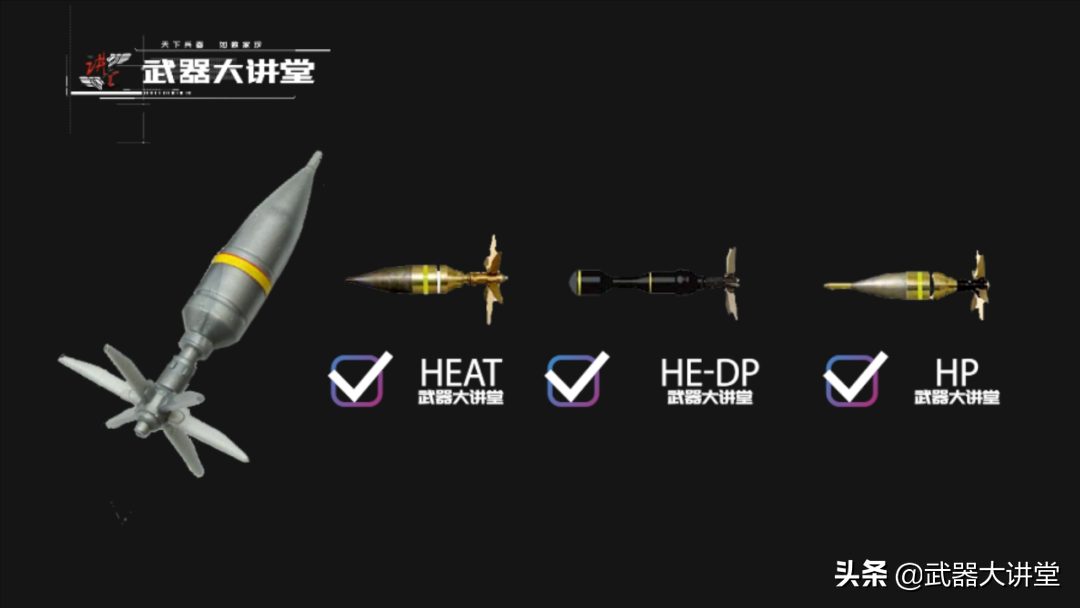

其弹药种类可以选择HEAT、HE-DP和HP,在使用高爆穿甲弹的时候可以穿透420 mm的均质钢装甲,发射初速度为285米/秒,最大有效射程可以达到500米,因此对于一些轻装甲目标和碉堡工事的打击力度是很大的,而对于目前正面装甲防护水平清一色等效于1000mm均质钢装甲的先进主战坦克来说,还是有点力不从心的。
6park.com

6park.com

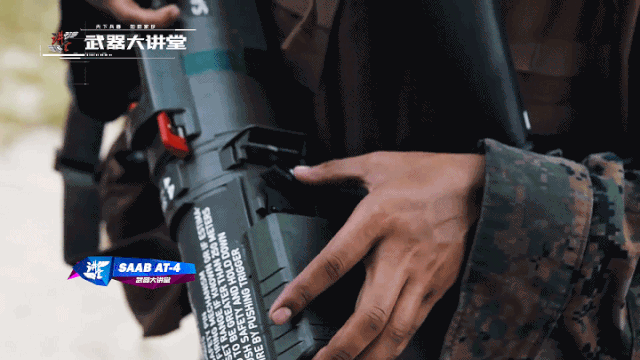

其炮弹都是在出厂的时候就已经预装在发射筒内部了,所以在使用的时候,只需要拔掉发射筒后部的插销保险,转动位于发射机构左侧扳动杆,瞄准目标拨动发射机构前部的红色安全杆,然后大拇指直接按下红发射按钮就可以发射了。 6park.com

6park.com

这里需要注意一下,前部的红色安全杆是开火击针解锁杆,因此在使用的时候必须同时按下红色安全杆和触发按钮才能触发AT4,如果松开前部的红色安全杆将无法按下发射按钮。
6park.com

6park.com

从这一套操作可以发现,AT4反坦克火箭筒仅仅支持右肩操作发射,因为瞄准机构位于左侧,发射机构位于右侧,左手操作基本上不可能,并在在发射的时候后方会产生很大的后焰区域,这个时候如果后部或者是侧后方有友军的话,会直接造成严重的烧伤和压力伤。 6park.com

6park.com

尤其是在狭小的区域使用的情况下,甚至还会对使用者造成伤害,因此在城市狭小的建筑空间内使用会有比较大的局限性,而在趴在地上进行发射的时候,射手必须将脚放至侧边以免发射筒尾部的燃气和冲击波伤害到自己,所以对于使用的场景还是有不少的限制的。
6park.com

6park.com

AT4反坦克火箭筒服役之后,首先被瑞典军方采用,并在后来参加了美国陆军新型反坦克武器竞标获得认可,美军编制为M136反坦克榴弹发射器进行服役,并在后续销售到15个国家和地区,参加了海湾战争、索马里内战、阿富汗战争、伊拉克战争等,并且还升级出了为城市战的AT4-CS,AT4-CS会在发射时向后方排出盐水以中和后焰,避免狭窄空间内发射时后方火焰回扑到士兵身上,但是这个版本的炮弹初速度会下降不少,因此攻击效果较差。
6park.com

6park.com

整体来说,AT4反坦克火箭筒作为单兵无后坐力反装甲武器,整体的售价才$1,480.64,却可以有效的对付高价值的坦克、装甲车辆、登陆艇、直升机、飞机和碉堡工事。 6park.com

▲发射完直接丢掉 6park.com

并且一次性使用还能减轻后勤负担,可以说是一款非常具有性价比的反坦克单兵武器,也因此深的各国认可,到如今已经量产超过60万具,并在各个国家各地区继续谱写新的历史。 6park.com
